A fröccsöntött műanyag piac a világgazdaság egyik legnagyobb feldolgozóipari szegmense. Értéke kb 385 milliárd USD 2023-ban , az előrejelzések szerint 2030-ra eléri az 510–530 milliárd dollárt körülbelül 4,5–5,0%-os összetett éves növekedési ütem mellett. A fröccsöntés a világ összes műanyag-feldolgozásának nagyjából 32%-át teszi ki – több mint bármely más formázási módszer –, és gyakorlatilag minden termékkategóriát érint az autóipari alkatrészektől és orvosi eszközöktől a fogyasztói elektronikáig, a csomagolásig és az építőipari hardverekig.
A geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.
A five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.
A szerszámköltség a legjelentősebb előzetes befektetés egy fröccsöntési projektben, és az a szám, amely leggyakrabban meghatározza, hogy egy terv kereskedelmileg életképes-e egy adott gyártási mennyiség mellett. Mennyibe kerül egy műanyag fröccsöntő forma függ az alkatrész méretétől, geometriai összetettségétől, az üregek számától, az acélminőségtől és attól, hogy belföldön vagy tengeren gyártják.
Működő referenciakeretként:
A largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.
A költségmegbeszélések során gyakran kimaradt egy kritikus pont: a amortizált alkatrészenkénti költség — a teljes szerszámköltség osztva a gyártási mennyiséggel — sokkal relevánsabb, mint az abszolút szerszámszám. Egy 50 000 dollár értékű szerszám, amely 500 000 alkatrészt gyárt, 0,10 dollár/alkatrész költséget jelent; 10 000 alkatrész gyártása alkatrészenként 5,00 dollárt ad hozzá. Alacsony mennyiségeknél az alkatrészenkénti szerszámköltség gyakran meghaladja az anyag- és fröccsöntési költséget együttesen, ezért a rövid távú alternatívák (lágy szerszámozás, 3D nyomtatott szerszámok, megmunkált prototípusok) bizonyos mennyiségi küszöbök alatt gazdaságilag ésszerűek.
Fröccsöntési felületkezelés szabványos osztályozási rendszerekkel van megadva – Észak-Amerikában leggyakrabban az SPI (Society of the Plastics Industry), Európában és Ázsiában pedig a VDI 3400 szabvány. A két rendszer ugyanazt a felületminőség-tartományt kezeli, de eltérő skálákat használ, és nem cserélhetők fel közvetlenül konverziós referencia nélkül.
A SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:
Az acél felületkezelésén túl az elérhető alkatrészfelületet befolyásolja az anyagválasztás, az olvadási hőmérséklet, a fröccsöntési sebesség és a forma hőmérséklete. A magasfényű felületekhez magasabb formahőmérsékletre van szükség (ami javítja a polírozott acél felület replikációját), lassabb töltési sebességet (amely csökkenti a nyírás által kiváltott homályosodást), valamint alacsony olvadékviszkozitású és jó folyású anyagokat. Az ABS és a PC/ABS keverékek jól replikálják a magasfényű felületeket; Az üveggel töltött minőségek olyan felületet hoznak létre, amelyet az acélon semmilyen polírozás nem fog eltüntetni, mert az üvegszálak enyhén kinyúlnak, ahogy a gyanta hűtés közben összezsugorodik körülöttük.
A textúrát – akár savas maratással (Mold-Tech és ezzel egyenértékű rendszerek) vagy EDM-mel (elektromos kisüléses megmunkálás) – megfelelő húzási szöggel kell megadni, hogy lehetővé tegye az alkatrész kilökését húzási nyomok nélkül. A standard szabály az 1° további huzat 0,025 mm-es textúra mélységenként — mély bőrszemcsés textúra, amely 3°-os vagy nagyobb huzatot igényel nehéz textúrájú felületeken, hogy megakadályozza a felület kiszakadását a kilökődés során.
Égési nyomok fröccsöntésben sötétbarna, fekete vagy elszenesedett elszíneződésként jelennek meg az alkatrész felületén, jellemzően az üreg utolsó kitöltési pontján, vagy olyan helyeken, ahol a beszorult levegő nem tud kiszabadulni. Ezek az egyik leggyakoribb fröccsöntési hiba, és az egyik legtanulságosabb, mert elhelyezkedésük konkrét információkat árul el a szerszám áramlási mintájáról és légtelenítési állapotáról.
A most common mechanism behind burn marks is the dízel hatás : ahogy az olvadékfront áthalad az üregen, és összenyomja az előtte lévő levegőt, a levegő adiabatikusan felmelegszik – ugyanaz a mechanizmus, mint a dízelmotorok kompressziós gyújtásánál. Ha a sűrített levegő nem tud távozni a szellőzőnyílásokon, mielőtt az olvadékfront elérné azt, a levegő hőmérséklete 300–400 °C-ra vagy magasabbra emelkedik, ami elegendő a legtöbb műszaki hőre lágyuló műanyag lebomlásához és elszenesedéséhez. Az égési nyom pontosan azon a helyen képződik, ahol a légzsák beszorult.
Rövid távú fröccsöntés – más néven kis volumenű vagy hídfröccsöntés – olyan gyártási sorozatokat jelent, amelyek jellemzően néhány száz és 10 000–25 000 alkatrész között mozognak, és olyan szerszámokat használnak, amelyeket kifejezetten az előzetes költségek minimalizálására terveztek, nem pedig a ciklus sebességének és hosszú élettartamának maximalizálására. A 3D nyomtatás (összetett geometriák esetén ~100 alkatrész alatti gazdaságosság) és a teljes gyártási fröccsöntés (a legtöbb alkalmazásnál gazdaságos 25 000–50 000 alkatrész felett) közötti gyártási területet foglalja el.

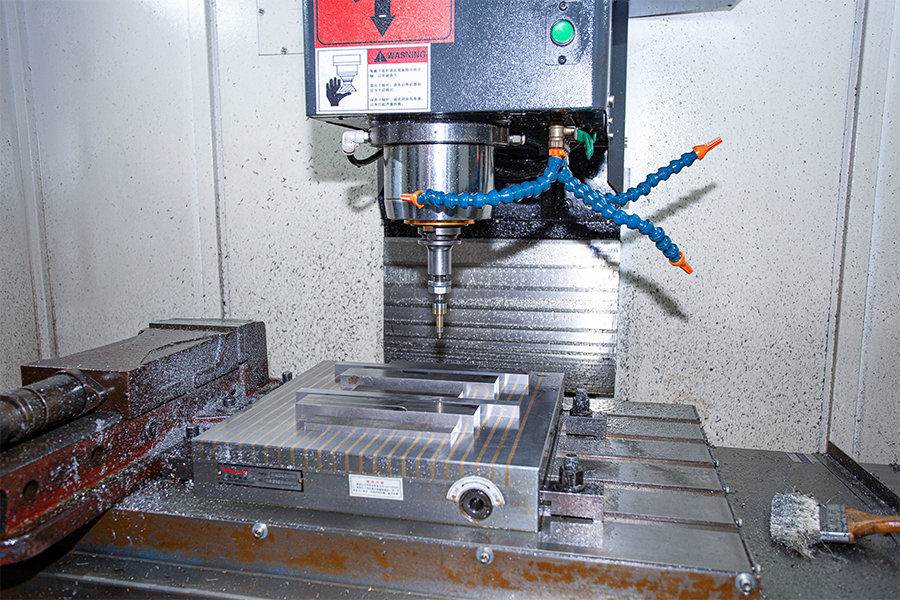

A enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.
A rövid távú fröccsöntés a megfelelő választás a következőkhöz: piaci érvényesítés, mielőtt elkötelezné magát a teljes gyártási szerszámok mellett; hídgyártás, miközben hosszú vezetékes gyártószerszámokat gyártanak; cserealkatrészek régi termékekhez, ahol a teljes kereslet nem indokolja a kemény szerszámok befektetését; valamint klinikai vagy szabályozási vizsgálati mennyiségek az orvostechnikai eszközök fejlesztése során, ahol a tervezési változtatások a végső jóváhagyás előtt valószínűek.
A key process discipline in short-run molding is kialakítás alumínium szerszámokhoz : kerülje a nagyon éles belső sarkokat (a feszültségkoncentráció az alumíniumban sokkal következményesebb, mint az edzett acélban), lehetőség szerint minimalizálja az oldalirányú hatásokat (mindegyik művelet kopófelület), és a kezdetektől fogva megfelelő huzatszögek tervezése, ahelyett, hogy megpróbálnák utólag beépíteni azokat. A rövid távú szerszámozást szem előtt tartva tervezett alkatrészek gyakran minimális tervezési változtatásokkal átállíthatók gyártási szerszámozásra; a kezdettől fogva kemény szerszámozást feltételező alkatrészek olykor egyáltalán nem reprodukálhatók gazdaságosan alumíniumban.
A betétes öntés és a ráöntés egyaránt olyan folyamat, amely két vagy több anyagot egyetlen fröccsöntött komponenssé egyesít, de alapvetően különböznek abban, hogy a másodlagos anyag mit tartalmaz, és hogyan történik a folyamat sorrendje. Megértés a különbségek a lapkás fröccsöntés és a ráöntés között elengedhetetlen a megfelelő folyamat kiválasztásához egy több anyagból álló alkatrésztervezésben.
In betétléc , egy előre kialakított alkatrészt – leggyakrabban fémbetétet, például menetes sárgaréz anyát, acélcsapot, elektromos érintkezőt vagy sajtolt fémkonzolt – helyeznek a formaüregbe a fröccsöntés előtt. Az olvadt műanyagot ezután a betét köré és fölé fecskendezik, miközben a műanyag megszilárdul. Az eredmény egy egyetlen alkatrész, ahol a fémbetét tartósan és pontosan helyezkedik el a műanyag részen belül, a műanyag belefolyik a betét alámetszéseibe vagy lyukakon keresztül, hogy mechanikus reteszelést hozzon létre, amely ellenáll a kihúzási és nyomatéki terheléseknek.
A betétes fröccsöntést mindenhol használják, ahol egy műanyag alkatrésznek a fém mechanikai tulajdonságaira van szüksége egy adott interfészen – menetes csatlakozások, amelyeknek ellenállniuk kell az ismételt összeszerelést és szétszerelést, elektromos csatlakozók, amelyek vezetőképességet igényelnek, csapágyfelületek, amelyek keménységet igényelnek, amelyet a műanyag nem tud biztosítani. Az eljárás kiküszöböli a fémbetétek másodlagos présillesztését vagy ultrahangos behelyezését, ami csökkenti az összeszerelési költségeket és javítja a kihúzási szilárdság konzisztenciáját.
In túlformázás , egy korábban öntött műanyag hordozót (az első lövés részt) helyeznek egy második formába, és egy második hőre lágyuló anyagot - jellemzően puhább TPE-t, TPU-t vagy elasztomert - fecskendeznek be a hordozó kijelölt felületeire és köré. A két műanyag vagy kémiailag (anyagkompatibilitás és feldolgozási feltételek révén), vagy mechanikailag (reteszelő geometria révén) kötődik a határfelületükön.
Az overmolding segítségével puha tapintású markolatfelületeket adnak hozzá merev házakhoz (elektromos szerszámok, orvosi eszközök fogantyúi, fogyasztói elektronikai cikkek), kétszínű vagy kétanyagú esztétikai alkatrészeket készítenek, merev szerkezeti részekhez megfelelő tömítést adnak, valamint a rezgéscsillapítást vagy párnázást kemény hordozóba integrálják. A fogkefe nyélén található puha markolat, a kézi szkenner gumírozott tokja és a sebészeti műszer kettős durométeres nyele mind felülöntött alkatrészek.
| Attribútum | Beillesztési forma | Overmolding |
|---|---|---|
| Másodlagos anyag | Fém, kerámia vagy előre formált alkatrész | Armoplastic elastomer or second plastic |
| A folyamat sorrendje | Formába helyezett betét → köré fecskendezett műanyag | Első lövés műanyag fröccsöntve → áthelyezve a második formába → második anyag befecskendezése |
| Kötvény típusa | Mechanikus reteszelés (a műanyag belefolyik a lapka geometriájába) | Kémiai kötés és/vagy mechanikus retesz két műanyag között |
| Elsődleges cél | Fémfunkció integrálása (szálak, vezetőképesség, keménység) | Adjon hozzá lágy tapintású, színes, tömítő- vagy rezgéscsillapítót |
| Szerszámigény | Egyszeres forma betétes betöltő rögzítéssel | Két öntőforma (first-shot overmold) vagy kétlövésű gép |
| Tipikus alkalmazások | Elektronikai csatlakozók, menetes házak, orvosi eszközök | Elektromos szerszámok fogantyúi, orvosi fogantyúk, fogyasztási cikkek burkolatai |
A choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.
Minőségellenőrzés a műanyaggyártásban három szinten működik: bejövő anyagok ellenőrzése, folyamat közbeni felügyelet és kimenő alkatrész ellenőrzése. Minden szint más-más hibamóddal foglalkozik, és együtt alkotják azt a minőségirányítási rendszert, amely meghatározza, hogy a fröccsöntött termék következetesen megfelel-e a specifikációnak.
A gyanta tulajdonságait – olvadékfolyási index (MFI), nedvességtartalom, szín és a tétel nyomon követhetősége – a gyártás megkezdése előtt ellenőrizni kell az anyagspecifikáció alapján. A névleges specifikációhoz képest ±10-15%-os MFI eltérés jelentős kitöltést, süllyedést és méretváltozást okozhat az öntött alkatrészben. A nedvességtartalom kritikus a higroszkópos anyagok esetében: a nylon, a PC, a PET és az ABS felszívja a légköri nedvességet, és formázás előtt meg kell szárítani a meghatározott nedvességtartalom alatt (általában 0,02–0,15% között az anyagtól függően). A szárítatlan higroszkópos gyanta futtatása foltnyomokat, buborékokat és csökkent molekulatömeget eredményez – ezeket a hibákat a préselésnél nem lehet kijavítani.
A modern fröccsöntő gépek ciklusonként rögzítik a folyamatadatokat – üregnyomás, olvadékhőmérséklet, fröccsöntési sebességprofil, hűtési idő, szorítóerő. A kulcsfontosságú folyamatparaméterekre alkalmazott statisztikai folyamatvezérlés (SPC) a sodródást azelőtt azonosítja, hogy az gyártási hibát okozna, nem pedig azután. Az üreges nyomásérzékelők – a formába szerelt piezoelektromos jelátalakítók – közvetlen visszajelzést adnak a töltési és csomagolási állapotról a szerszám belsejében, ami megbízhatóbban korrelál az alkatrész minőségével, mint önmagában a hordónyomás. Azokat a ciklusokban gyártott alkatrészeket, amelyekben az üreg nyomása eltér a megállapított folyamatablaktól, egy alkatrészleválasztóval automatikusan visszautasíthatók, mielőtt elérnék a vizsgálati területet.
A quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
